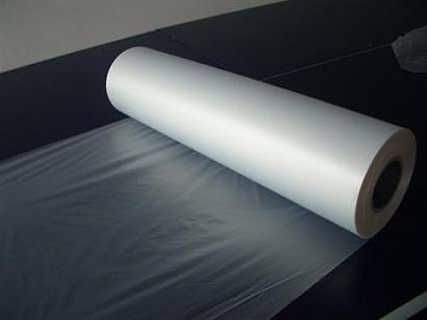

消光膜的用途和特點(diǎn)

1-1 消光膜外觀象紙張，給人帶來(lái)柔和與奢華的感覺(jué)。用途如下：

——直接外包裝及仿紙用途，包括留作信函窗口，油性書(shū)寫(xiě)

——與其他材料復(fù)合，如紙張、鍍鋁膜、遮光膜等，用作日用品、服裝、

化妝品、小食品等的包裝和用作書(shū)刊覆面

——用作粘膠帶基材，制取隱形粘膠帶


1-2 消光表層不僅粗糙不平，厚度難以準(zhǔn)確表征，而且其機(jī)械強(qiáng)度低于BOPP層，故有些廠家不將該層厚度計(jì)入膜厚。


1-3 消光層具備良好的熱封性，表現(xiàn)為熱封強(qiáng)度高、熱粘性好。


1-4 消光膜耐磨能力比光亮膜差一些。


消光膜的加工

2-1 為了取得均勻的粗糙表面即消光面，消光表層的厚度須得到保證，最低允許厚度值與模頭結(jié)構(gòu)關(guān)系較大，模頭內(nèi)熔體流動(dòng)截面厚度分布均勻性及多層物料層流態(tài)復(fù)合平穩(wěn)水平?jīng)Q定了消光料的厚度分布均勻程度。為了保證消光層完全覆蓋BOPP表面，消光表層的厚度建議如下：


薄膜總厚度大于 15μm時(shí)，表層厚度一般在2.3 ~ 2.6μm；


薄膜總厚度在12~15μm時(shí)，表層厚度≥2μm。


2-2 單面消光膜之消光面盡量放在氣刀面而不是激冷輥面，冷卻輥及水槽溫度可適當(dāng)高些，如30℃左右。


2-3 擠出過(guò)濾網(wǎng)用80至100鉬，擠出溫度比一般均聚PP略高5~15℃。如喂料段210℃，其他區(qū)段245℃。


2-4 縱向拉伸比約 4.8 ：1，縱向拉伸溫度與無(wú)規(guī)共聚物作表層時(shí)相似，如拉伸區(qū)125℃±5℃。


2-5 消光膜配方可分為三大類：


包裝和復(fù)合包裝消光膜：


消 光 層（氣刀面）：消光母料100%                        2.5μm


芯 層 ：HOPP 97%+抗靜電母料 3%                     13 ~ 15μm


光 亮 層（貼冷輥面）：HOPP 98%+開(kāi)口母料 2%      0.8μm


電暈處理一般在光亮層（復(fù)合面）。需要時(shí)消光面也可以進(jìn)行電暈處理，但不可以進(jìn)行火焰處理。薄膜表面電阻須小于1012 Ω。


隱形粘膠帶消光膜：


消 光 層：消光母料 100%         2μm


芯 層： HOPP 100%             24μm


消 光 層：消光母料 100%         2μm


單面電暈處理。另外，涂不干膠面也可做成光亮面。


仿紙薄膜：


消 光 層：消光母料100%                                               2μm


芯 層 :HOPP 70%+ 珠光母料 10%+ 白母料20%            46μm


消 光 層：消光母料100%                                               2μm


另外，其中一個(gè)消光面做成光亮面時(shí)，可制取單面仿紙膜。
